1. 智慧井蓋監測系統介紹

智慧井蓋監測系統是由斗極科技自主研發的井蓋狀態監測儀和井蓋數據監測分析預警平臺組成的智慧化數據監測分析系統。系統通過科學合理的布設方案設計，在城市窨井井蓋、管網監測井蓋或專用設備井（如地理信息水準監測點）的井蓋上布設井蓋狀態監測設備，當井蓋發生位移、傾斜等變化時，將觸發井蓋監測儀工作，及時將報警信息傳輸到井蓋監測平臺，實現對窨井井蓋實時監測，以及系統安全防御監測。可擴展衛星定位、浸水檢測、水位檢測等功能。系統主要應用于新基建下各類智慧城市、智慧排水、專用設備井等項目中。

井蓋狀態監測儀通過低功耗的方案設計，采用基于4G或5G的移動運營商網絡，利用超低功耗物聯網技術，內置電池采用鋰亞硫酰氯電池供電，可實現3-5年長時間續航。內置ESIM流量卡，可預充多年流量，保證了數據穩定可靠的傳輸；采用三軸加速度傳感器來感知井蓋的振動和各方位傾角數據，可以重置平衡狀態，提高了靈敏度的同時解決了因安裝不規范或坡面安裝等情況下無法找平的難題。

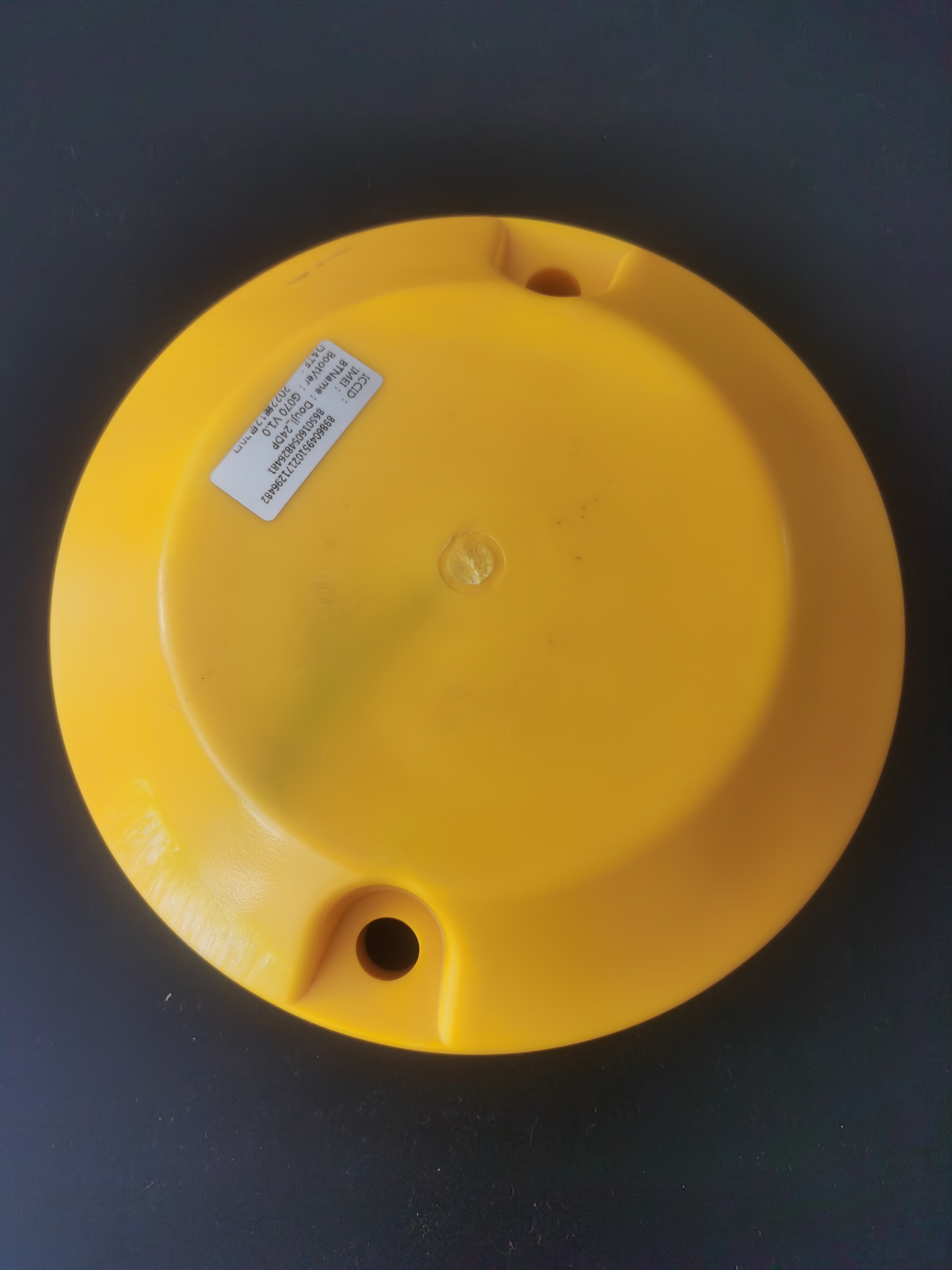

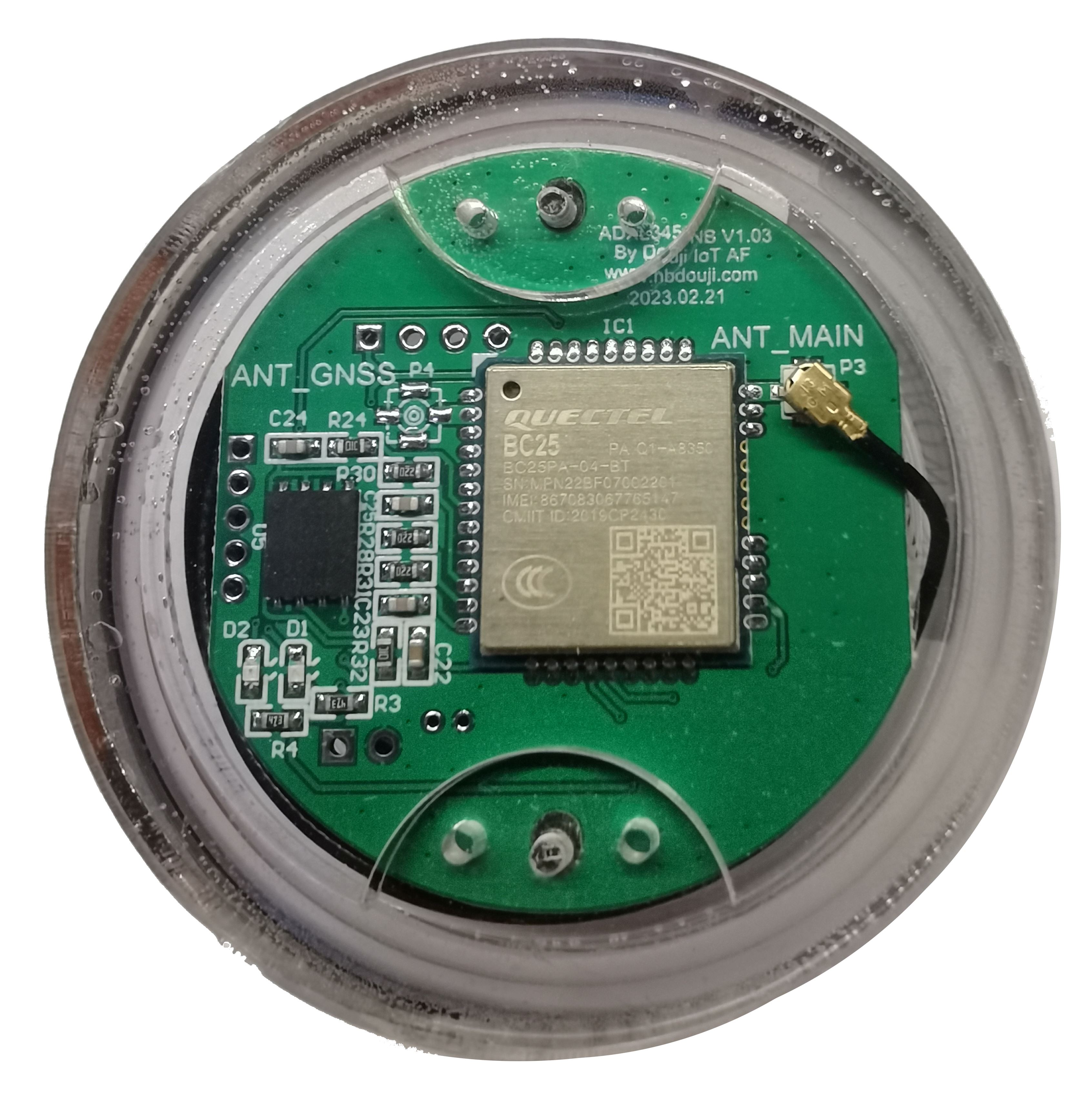

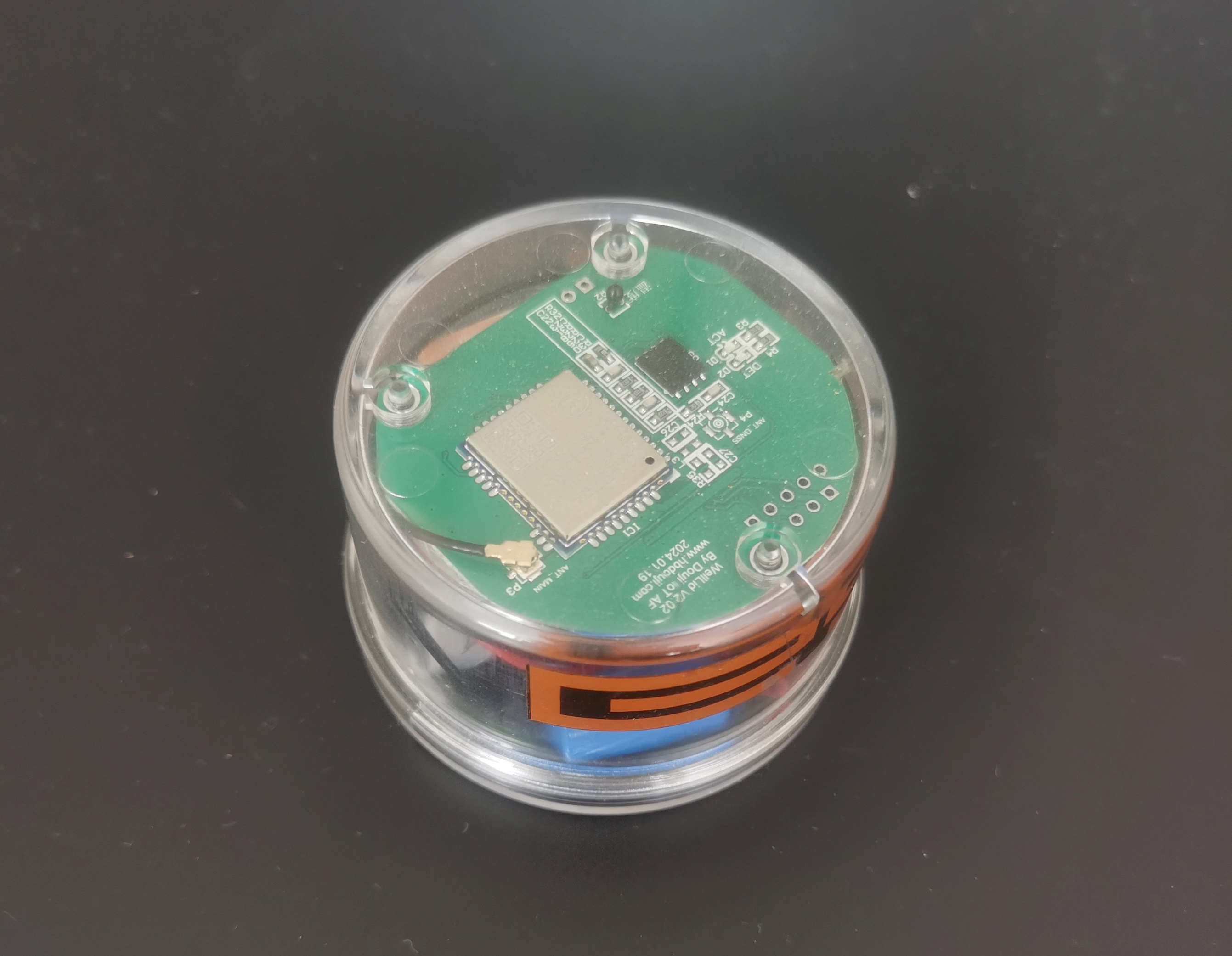

圖1.1 智慧井蓋監測終端

2. 方案介紹

井蓋狀態監測儀通過低功耗的方案設計，在充分考慮設備安裝、使用、維護升級等多重因素的情況下，采用基于4G或5G的移動運營商網絡，利用超低功耗物聯網技術，內置電池采用鋰亞硫酰氯電池供電，可實現3-5年長時間續航。數據采集周期、心跳周期均可遠程調整，可依據不同的使用場景設置不同的數據采集周期和心跳周期，靈活平衡功能與續航的問題。內置遠程升級引導程序，在需要對設備程序進行升級或配置的時均可通過軟件完成。內置ESIM流量卡，可預充多年流量，保證了數據穩定可靠的傳輸；支持基站定位功能，可以有效避免采用衛星定位因遮擋物遮擋信號導致無法定位的問題同時極大的降低了系統功耗。采用三軸加速度傳感器來感知井蓋的振動和各方位傾角數據，三軸加速度傳感分辨率達到13位，不僅可以監測小至1°的傾角變化還可以實現任一方向的加速度監測、振動監測，可以動態重置平衡狀態，可以監測浸水情況等。提高了靈敏度的同時解決了因安裝不規范或坡面安裝等情況下無法找平的問題。

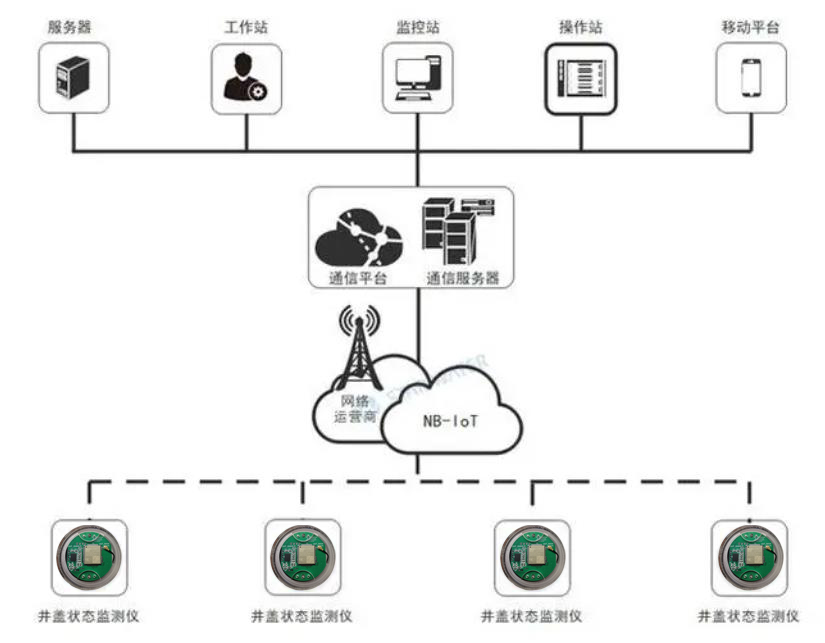

圖2.1 智慧井蓋監測系統

方案特點

u 3-5年超長待機設計，可能支持更多的方案設計。

u 采用鋰亞電池，年自放電電流小于1%。

u 安裝方便，打孔或螺絲固定可選 。

u 采用三軸加速度傳感器，靈敏度可調整。

u 支持全方位、任意角度傾角監測。

u 支持自動基準找平，可在安裝面不平整或坡面正常工作。

u 可實現敲擊監測、自由落體監測等。

u 采用ESIM卡，有效避免了因振動導致SIM卡接觸不良等問題。

u 采集周期、心跳周期、觸發角度等參數均可遠程調整。

u 支持基站定位，定位不受遮擋物的影響。

u 支持多中心數據傳輸。

u 支持訂制上行協議。

u 支持遠程配置，所有可配置項均可遠程進行升級。

u 支持云端固件升級。

u 電源接口內置反相保護和過壓保護 。

u 傾斜報警：當井蓋被打開或產生異動時，智能井蓋監測儀會立即將告警信息推送到監管平臺，監管平臺通過短信、電話、微信消息等方式通知維護人員。

u 水浸報警：監測井內水位信息，當檢測到水位漫過井蓋時，會立即將水位告警信息推送到監管平臺。

u 參數更新：設備運行參數可以遠程更新。

u 對接平臺：支持與各平臺及物聯網感知層可視化展示系統無縫對接。

u 三防功能：智能井蓋監測儀終端滿足IP68等級。

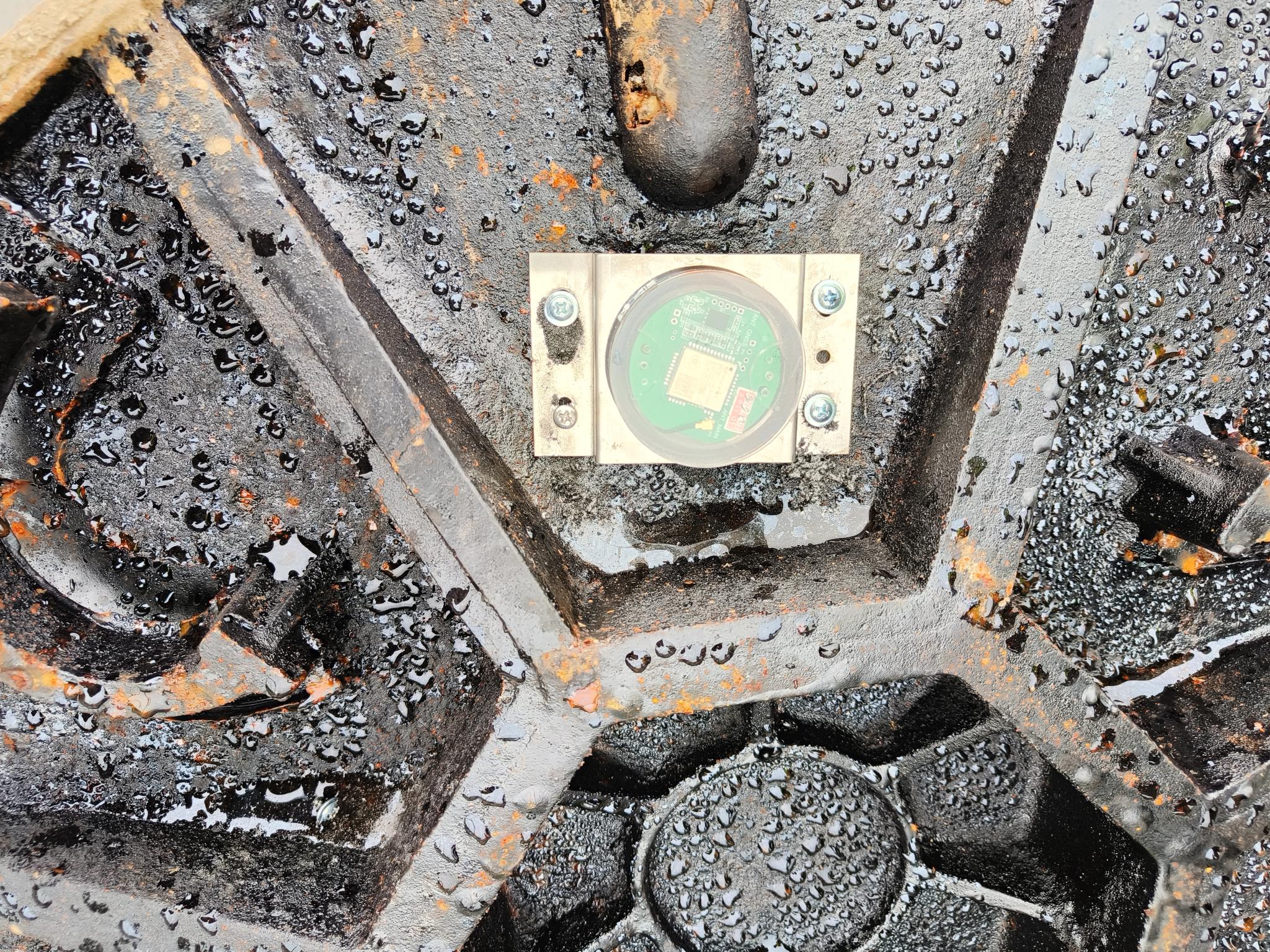

圖2.2 智慧井蓋監測終端安裝實拍
