1. 環保用電設施分表計電系統介紹

環保用電設施分表計電系統(即:工業企業治污設施分表計電、環保設施運行狀態在線監控系統(分表計電) )主要用于對工業企業污染防治全過程監管，對企業污染處理設施運行情況進行管理。環保分表計電是智慧環保全新監管手段，分表計電系統能夠實現省、市、縣三級企業電量數據共享，對企業污染處理水平全過程監控、精細化管理，可以為大氣污染防治工作提供強有力科技支撐和數據支撐。從而有效杜絕企業偷排偷產、治污設備不使用、治污設備不按規定使用等問題，實現對生產企業生產過程和治污過程的在線監控，提高環境監管能力，從根源上對污染物產生、治理、排放進行監管。

環保用電設施分表計電系統依托的物聯網電力傳感技術，實時采集企業生產設備用電數據、環保治理設備用電數據、污染物排放設備用電數據，通過無線傳感網絡和運營商4G網絡將企業產污設備、治污設備、排污設備等與污染物排放有關的重要環節的用電情況采集、匯總后傳輸至環保用電管理平臺。平臺通過關聯分析、超限分析、停電分析、停限產分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態。

對環保相關用電設施安裝分表計電系統可以提升環境監管水平、推進重點工業企業精細化、化的環保治理。通過精準化設計分表計電點位，精細化設計平臺接入參數，為錯峰生產、重污染天氣應急督導把控企業生產狀態、把控企業治污設施運行狀況和運行質量提供支撐，解決監管人員少、監管任務重的矛盾。

2. 解決方案

2.1 方案介紹

通過采用具有無線數據傳輸功能的物聯網電表，對監測點位的各相電流、電壓、有功功率、無功功率、功率因數以及總有功功率、總無功功率、正向總電能等參數進行采集后通過無線組網的方式傳送至環保數據智能網關，環保數據智能網關對數據進行匯總、編碼后通過4G網絡傳送至環保分表計電監管平臺，通過對排污企業的總用電量以及產生污染物的生產設備、污染物治理設備、污染物排放設備等重要環節的用電監測和數據分析，實現對排污企業的生產情況、污染物治理情況和污染物排放情況的動態監管。

本方案各監測點位之間通過無線方式進行數據傳輸，數據穩定可靠，傳輸距離可達500米，互感器采用開口設計，可選擇穿刺取電，無需停產，無需斷電，安裝快速，不影響生產。環保數據智能網關可以本地配置也可以通過平臺進行遠程配置，支持多中心傳輸，可以采集停上電狀態、被監測設備狀態、機箱門狀態等。

DJ1000B環保數據智能網關可同時支持10個點位的數據采集傳輸，無線數據有效傳輸距離可達500米，

方案特點

u 各監測之間采用無線數據傳輸，數據穩定可靠

u 互感器采用開口穿刺設計，無需停產，無需斷電

u 安裝快速，不影響生產

u 支持采集停上電狀態

u 支持采集被監測設備狀態

u 支持監測機箱門狀態

u 支持多中心數據傳輸

u 支持遠程配置

u 支持云端固件升級

u 電源接口內置反相保護和過壓保護

2.3.6 測量參數

u 三相線電壓

u 三相相電壓

u 三相電流

u 總有功功率

u 各相有功功率

u 總無功功率

u 各相無功功率

u 總功率因數

u 各相功率因數

u 頻率

u 正向有功總電能

u 反向有功總電能

u 各象限無功總電能

本產品已經取得環保部門要求的相關資質檢測，取得多項檢測證書。

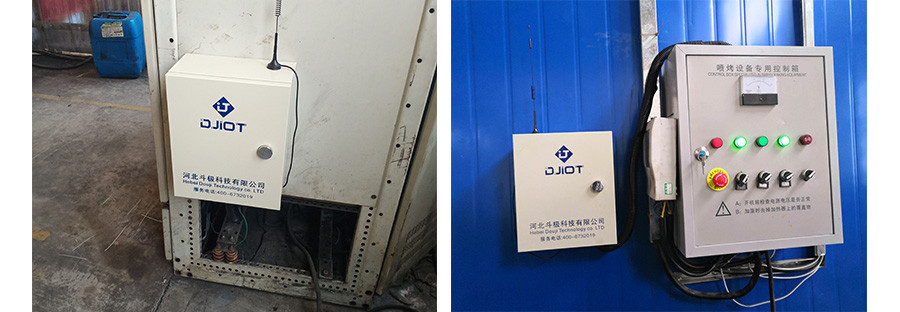

我們已經成功對接石家莊市、邢臺市、邯鄲市、保定市、承德市、河南省、山東省、山西省、江蘇省等多地市環保用電分表計電監測平臺，我們有專業的技術團隊對設備接入平臺提供技術支持，可快速接入各地平臺。
